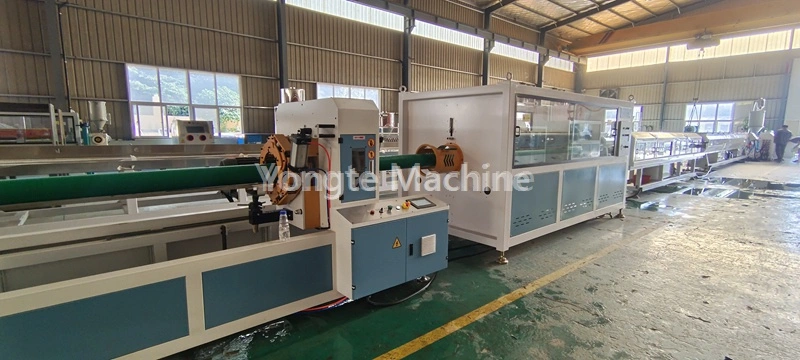

Máquina para fabricar tubos de PE de gran diámetro de 315-630 mm

Flujo de proceso

Resina PE + masterbatch de color → mezcla → alimentación al vacío → secado → plastificación por extrusora (180-210 ℃) → formación de moldes → calibración al vacío → enfriamiento por aspersión de múltiples etapas → impresión láser → tracción de extracción → corte de longitud fija → apilado de productos terminados

Parámetro del producto

Detalles del producto

1. Alimentación y secado de materiales:	El material de polietileno es transportado automáticamente a la tolva de secado del extrusor mediante un alimentador de vacío, donde se elimina la humedad para mantener el contenido de humedad del material por debajo del 0,1%, asegurando así la calidad del producto.

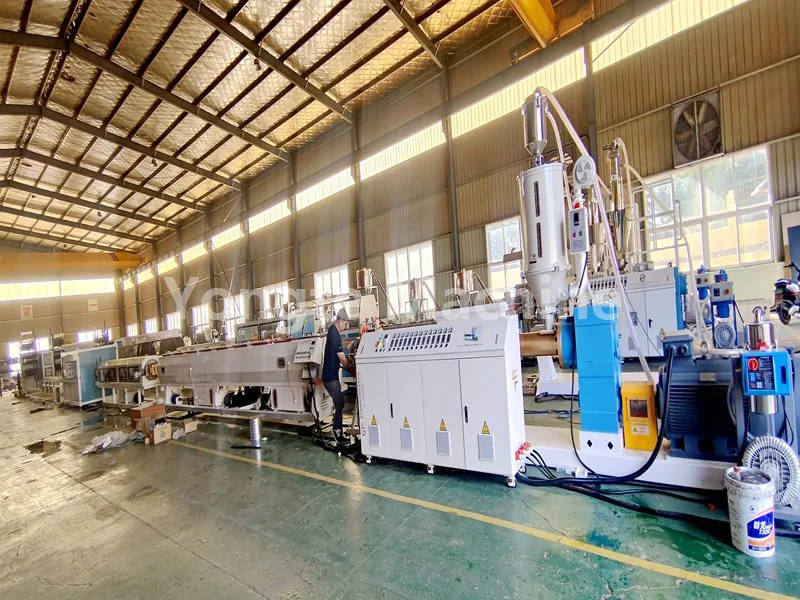

2. Extrusora de tubos de PE:	El sistema está equipado con una extrusora de un solo tornillo de alta eficiencia SJ120/36, que incorpora un servomotor de ahorro de energía de 90 KW (lo que resulta en una reducción de aproximadamente el 20 % en el consumo de energía), una caja de engranajes de accionamiento directo (que garantiza una alta eficiencia de transmisión y un mantenimiento simplificado), un cilindro de tornillo resistente al desgaste y a la corrosión (construido con acero de aleación 38CrMoALA y nitrurado con precisión), un eficiente sistema de serpentín de calentamiento por infrarrojos y un sistema de control de temperatura automatizado. (con controlador de temperatura de alta precisión de Omron). Estos sofisticados componentes garantizan en conjunto una fusión estable del material, una presión de extrusión uniforme y una calidad constante del producto durante todo el proceso de producción.
3. Extrusora de línea de marcado:	La extrusora SJ35 se emplea para imprimir líneas de marcado en tubos de PE. Es capaz de producir una sola línea de marcado o múltiples líneas de marcado, dependiendo de las especificaciones del cliente.
4. Molde especializado para tubos de PE:	El molde está equipado con un cabezal de matriz con estructura de cesta o espiral para garantizar una extrusión uniforme del material.
5. Tanque de calibración de vacío:	Los tubos en bruto extruidos se calibran rápidamente mediante adsorción al vacío (0,06–0,08 MPa) para una precisión dimensional estricta. El tanque de acero inoxidable apto para uso alimentario con control de vacío multizona y refrigeración por circulación de agua garantiza una redondez constante, una superficie lisa y tolerancias estrictas durante la producción a alta velocidad.
6. Tanque de enfriamiento por aspersión:	Utiliza enfriamiento por aspersión de múltiples etapas para mantener el agua por debajo de 20°C para un enfriamiento rápido y uniforme de las tuberías. La construcción de acero inoxidable garantiza resistencia a la corrosión y estabilidad a largo plazo.
7. Máquina de tracción de extracción:	Tira de tubos de PE de manera constante para lograr una longitud uniforme y una producción estable. El control de precisión mantiene una tensión constante, evitando la deformación y garantizando la precisión dimensional.
8. Cortador planetario:	El cortador permite un corte automático de longitud fija, sin astillas, con bordes lisos y sin rebabas, optimizado específicamente para tubos de PE de diámetro pequeño a mediano. Su mecanismo de corte de precisión garantiza una precisión de longitud constante y minimiza el desperdicio de material durante la producción.
9. Máquina de impresión láser:	La máquina muestra las especificaciones del producto y la información del lote en tiempo real mediante tecnología láser, sin necesidad de consumibles.
10. Estante apilable:	Apila automáticamente tubos terminados de manera ordenada, con altura/capas ajustables para diferentes longitudes/necesidades de almacenamiento. El marco resistente y el diseño antideslizante garantizan un apilamiento estable y un fácil manejo, optimizando la eficiencia del almacenamiento.
11. Sistema de control eléctrico:	Nuestros componentes eléctricos utilizan marcas de alta calidad reconocidas internacionalmente, incluidos convertidores de frecuencia ABB, contactores Siemens/Schneider, controladores de temperatura Omron, sistemas de control PLC Siemens y servomotores Innovance.

Aplicación del producto

1. Las tuberías de HDPE (polietileno) son mundialmente reconocidas como soluciones de transporte de fluidos de alto rendimiento, reconocidas por su

(1) resistencia a la corrosión líder en la industria (impermeable a productos químicos, ácidos y álcalis)

(2) juntas termofusionadas a prueba de fugas (eliminando el riesgo de filtración)

(3) composición no tóxica y respetuosa con el medio ambiente (cumple con la norma ISO 14001 y las normas de calidad alimentaria)

(4) vida útil extendida (certificada para durar 50 años en condiciones normales de funcionamiento)

2. Su versatilidad los convierte en la opción preferida en diversos sectores:

(1) redes de suministro de agua residencial/comercial

(2) sistemas municipales de drenaje de aguas residuales y de lluvia

(3) proyectos de riego agrícola a gran escala

(4) aplicaciones industriales para el transporte de productos químicos, lodos y aire comprimido.

1. Sistema de servoaccionamiento que ahorra energía

2. Reducción del 30 % de los costes laborales mediante la automatización total

3. Marco de acero duradero y resistente

4. Tornillo y cilindro ultrarresistentes al desgaste

5. Componentes eléctricos estándar internacionales

6. Prueba completa previa al envío y servicio en el extranjero

Casos exitosos

Yongte se dedica a fabricar máquinas de tubos de plástico innovadoras, de alta calidad. Estas máquinas integran ciencia de materiales avanzada, ingeniería de precisión y sistemas de control inteligentes para ofrecer soluciones que superan los estándares de la industria. A través de la optimización continua impulsada por I+D de los componentes principales (como extrusoras de tornillo y unidades de calibración, y procesos de producción), la máquina para fabricar tubos de PE de 315-630 mm de Yongte ha logrado un gran reconocimiento en los mercados nacionales e internacionales. Las instalaciones se extienden por Asia, Europa y América, y la satisfacción del cliente es alta.

Máquina de tubos de PE Argentina

Máquina africana para fabricar tubos de PVC de 200-400 mm

Línea de producción de tubos PPR de tres capas de 16-63 mm en Argelia
