¿Por qué falló la espuma en la línea de producción de marcos de puertas de WPC?

2026-04-03 0 Déjame un mensaje

Soluciones para resolver el problema de la falta de espuma en la producción de marcos de puertas de WPC

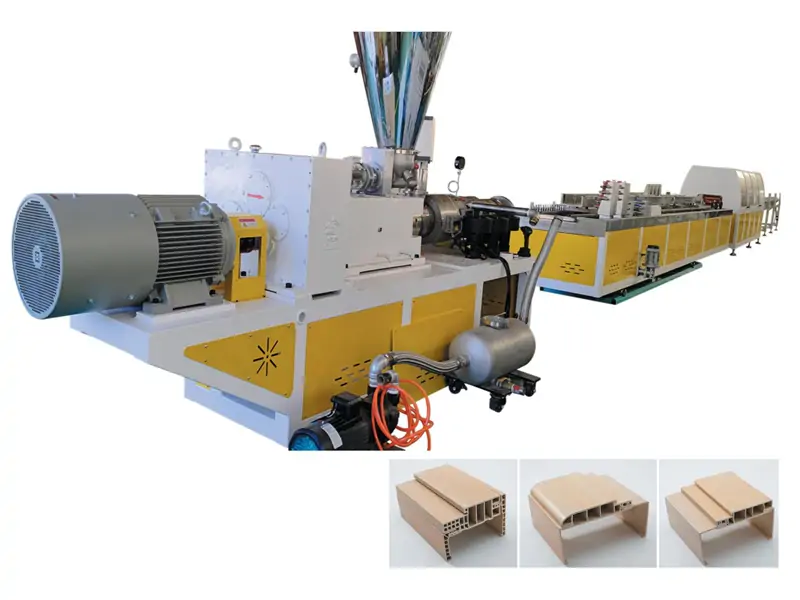

YongteMáquina de fabricación de marcos de puertas WPCcrea marcos de puertas de alta calidad a partir de un material compuesto de madera y PVC mediante el uso de tecnología de espuma. Este equipo de última generación combina módulos precisos de control de temperatura y configuraciones especiales de tornillos para perfeccionar la combinación de la matriz de PVC y las fibras de madera. Mientras tanto, su sistema de espuma garantiza una distribución uniforme de las células, lo que mejora tanto la resistencia estructural como las características de aislamiento térmico de los marcos de puertas terminados.

Sin embargo, muchos operadores encuentran dificultades con la formación de espuma durante la producción, lo que resulta en un peso excesivo del producto y, en consecuencia, costos de fabricación más altos, factores que pueden conducir a la exclusión del mercado. Basándose en años de experiencia en la industria, los ingenieros de Yongte han recopilado y analizado las siguientes soluciones para abordar el problema de la formación de espuma. Las razones que se detallan a continuación explican por qué los marcos de puertas de madera y plástico no forman espuma durante la extrusión y describen los pasos para realizar un autoexamen.

I. Problemas de formulación y materias primas (más comunes)

1. Agente espumante defectuoso o insuficiente

· Fenómeno: No hay expansión al momento de la expulsión del molde; densidad extremadamente alta; textura dura.

Causas y soluciones de los agentes espumantes.

Causas	Solución
Dosificación insuficiente de agente espumante (AC/NC/OBSH) (rango normal: 0,8–1,5 kg por 100 kg de PVC)	Aumente la cantidad de agente espumante entre 0,2 y 0,3 kg por lote; ajuste gradualmente a 1,0-1,2 kg por 100 kg de PVC.
El agente espumante presenta higroscopicidad, aglomeración, caducidad o una fuerte disminución en la eficiencia de descomposición.	Reemplácelo con un nuevo lote de agente espumante y guárdelo en un ambiente seco.
La ausencia de activadores (como ZnO o ZnSt) provoca temperaturas de descomposición excesivamente altas y una descomposición incompleta.	Agregue 0,1 a 0,3 kg de ZnO como activador para reducir la temperatura de descomposición.

2. Regulador de espuma desequilibrado (p. ej., ACR o regulador de espuma)

· Fenómeno: O no se produce espuma, o la espuma produce una estructura celular gruesa o colapso celular.

Aplicación de regulador de espuma y solución.

Regulador de espuma

Presentación del problema

Solución

Dosis insuficiente

Baja resistencia al fundido → Falla en la captura de gases → Ausencia de formación de espuma o ruptura de burbujas

1. Dosis estándar: 5 a 8 kg (ACR530)

2. Si no se produce espuma: agregue entre 0,5 y 1 parte de modificador para mejorar la resistencia del derretimiento.

3. Si aún no se produce espuma: reduzca la dosis del modificador entre 0,3 y 0,5 kg para disminuir la viscosidad del fundido.

Dosis excesiva

Viscosidad excesiva del material fundido → Expansión restringida de la burbuja → Alta densidad sin formación de espuma

1. Dosis estándar: 5 a 8 kg (ACR530)

2. Si no se produce espuma: agregue entre 0,5 y 1 parte de modificador para mejorar la resistencia del derretimiento.

3. Si aún no se produce espuma: reduzca la dosis del modificador entre 0,3 y 0,5 kg para disminuir la viscosidad del fundido.

3. Sistema de lubricación desequilibrado (relación de deslizamiento interno/externo incorrecta)

· Fenómeno: Plastificación rápida o lenta; falta de expansión después de la expulsión del molde; superficie oscurecida.

Problemas de lubricación y soluciones en el proceso de formación de espuma

Asunto	Causa	Efecto	Solución
Deslizamiento interno excesivo	Plastificación rápida y formación de espuma prematura.	Liberación de presión en la matriz; sin espuma al desmoldar	Reducir el deslizamiento interno y aumentar el deslizamiento externo.
Deslizamiento externo excesivo	Baja viscosidad en estado fundido y pobre atrapamiento de gas.	No hacer espuma	Proporción típica de lubricante: deslizamiento interno (ácido esteárico) 0,5 a 0,9 kg; deslizamiento externo (cera PE u OPE) 0,3–0,8 kg
Lubricación insuficiente	Mala plastificación, alto torque, distribución desigual de la temperatura.	Descomposición incompleta del agente espumante.	Aumentar el deslizamiento interno y minimizar el deslizamiento externo.

4. Exceso de masilla, harina de madera o material reciclado

· Fenómeno: Material excesivamente seco; pobre flujo de fusión; dificultad para hacer espuma.

Problema de relleno y solución.

问题	解决方案
El relleno total (harina de madera + carbonato de calcio) que excede los 180-220 kg, o la proporción de material reciclado >30-50 %, conduce a una resistencia de fusión excesivamente alta y a una mala difusión del gas.	Limitar la proporción de material reciclado a ≤30%; Controle el contenido total de relleno entre 150 y 200 kg.
Harina de madera sin secar (contenido de humedad >2%) → absorción de calor reducida, plastificación deteriorada e interferencia con la formación de espuma.	Seque la harina de madera a una temperatura de 80 a 120 °C durante 2 a 4 horas para lograr un contenido de humedad <0,5 %.

5. Estabilizador térmico insuficiente o de mala calidad.

· Fenómeno: sobrecalentamiento local, coloración amarillenta, descomposición prematura del agente espumante y falta de formación de espuma al expulsar el molde.

· Soluciones:

o • Utilice sal de plomo o estabilizador de calcio y zinc a razón de 4,5 a 6 kg para garantizar la estabilidad a altas temperaturas.

• Considere reformular el sistema de estabilización para evitar la descomposición prematura y el desequilibrio de lubricación.

II. Parámetros del proceso de extrusión (temperatura/presión/velocidad del tornillo)

1. Perfil de temperatura incorrecto (causa principal del proceso)

· Problemas típicos de temperatura sin formación de espuma:

Problema de temperatura y resultado.

Problema de temperatura	Afectar	Resultado
Temperatura del barril demasiado baja	El agente espumante no se descompone.	sin espuma
Temperatura frontal - zona excesivamente alta	formación de espuma prematura	pérdida de presión interna del troquel; sin expansión al desmoldar
Temperatura insuficiente de la cavidad del molde	fusión demasiado rígida	las burbujas no pueden expandirse

· Perfil de temperatura recomendado (extrusora cónica de doble husillo):

o • Zona de alimentación: 140–155 °C (para evitar la formación de espuma prematura).

o • Zona de fusión/compresión: 160–175°C (ventana de descomposición del agente espumante).

o • Zona de cola/brida del barril: 165–178 °C.

· • Troquel/troquel de boca: 160–172 °C (5–10 °C menos que la temperatura del barril).

Temperatura sugerida para cada zona.

Zonas	Sugerencia de temperatura (Unidad: °C)	Nota
Zona de alimentación	140-155	para prevenir la formación de espuma prematura
Zona de fusión/compresión	160-175	ventana de descomposición del agente espumante
Zona de cola/brida del barril	165-178	-
Morir/morir boca	160-172	5–10°C por debajo de la temperatura del barril

· Procedimiento de ajuste:

1. • Primero, aumente la temperatura entre 5 y 10 °C y observe si se inicia la formación de espuma.

2. • Si aún no hace espuma: aumente la temperatura de la zona de fusión entre 5 y 8 °C.

3. • Si se produce espuma prematura: reduzca la temperatura de la zona de alimentación entre 5 y 10 °C.

2. Desajuste entre la velocidad del tornillo y la alimentación

Problema y solución de la velocidad del tornillo.

Problema de velocidad del tornillo	Manifestación del problema	Solución
Velocidad de tornillo insuficiente	Mala plastificación y tiempo de residencia prolongado → formación prematura de espuma o disolución de gas	Rango de funcionamiento normal: 18-28 rpm; para condiciones sin espuma, aumente la velocidad de 3 a 5 rpm para mejorar el rendimiento de corte y plastificación.
La velocidad del tornillo es demasiado alta.	Sobrecalentamiento por cizalla y plastificación rápida → formación de espuma prematura	Rango de funcionamiento normal: 18-28 rpm; en caso de formación de espuma prematura, reduzca la velocidad de 3 a 5 rpm para retrasar la plastificación.
La velocidad de alimentación y la velocidad de extrusión no coinciden	inestabilidad de presión	Rango de funcionamiento normal: 18-28 rpm

3. Presión intra-troquel insuficiente

· Fenómeno: No hay expansión al momento de la expulsión del molde; densidad alta.

· Causas:

o • Espacio excesivo en el troquel; relación de compresión insuficiente; alivio prematuro de la presión.

· Soluciones:

o • Reduzca la separación del troquel adecuadamente y aumente la presión del cabezal.

• Verifique si hay fugas en el sistema de vacío o sobreevacuación.

III. Problemas con equipos y troqueles

Problema y solución de la máquina.

Problema de la máquina	Descripción del problema	Solución
Desgaste del tornillo del extrusor	Relación de compresión reducida, plastificación deficiente, baja presión.	reemplazar o reparar el tornillo
Control de temperatura inexacto	La temperatura real se desvía del valor mostrado en >10°C	recalibrar termopares
Diseño de canal de molde	Zonas muertas, acumulación de material o distribución desigual de la temperatura.	pulir, limpiar y/o agregar bandas calefactoras
Sistema de escape/vacío	Succión excesiva → eliminación de gas espumoso	reducir la presión de vacío

IV. Pasos rápidos para la solución de problemas (en orden de prioridad)

1. Análisis de tiras de material:

o • Falta total de expansión después de la expulsión del molde → agente espumante insuficiente, agente espumante no descompuesto o temperatura excesivamente baja.

o • Formación de burbujas dentro del troquel pero sin expansión después del desmolde → formación de espuma prematura (calor excesivo en la zona frontal o deslizamiento interno excesivo).
