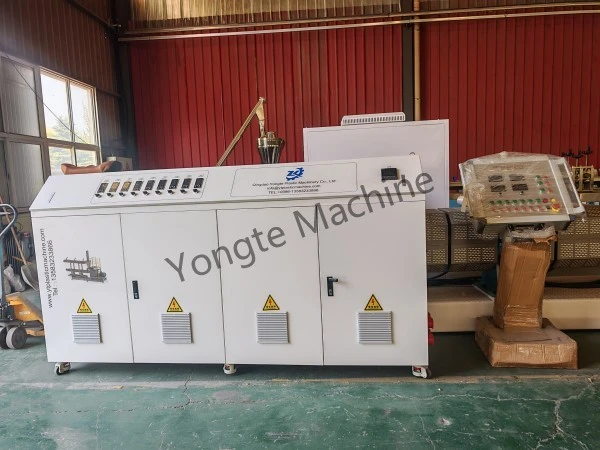

Estructura y diseño generales

El gabinete de control eléctrico de Yongte para extrusoras de plástico es un sistema de control de grado industrial diseñado específicamente para las líneas de extrusión de plástico de Yongte. Proporciona distribución de energía, control lógico, transmisión de señales y protección de seguridad para todo el sistema de extrusión.

Aspectos destacados del diseño de diseño

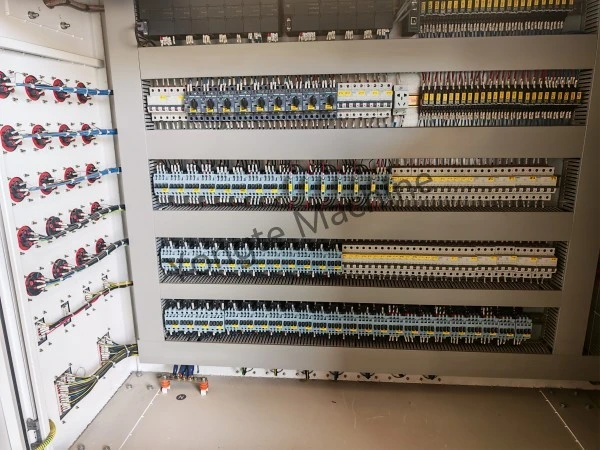

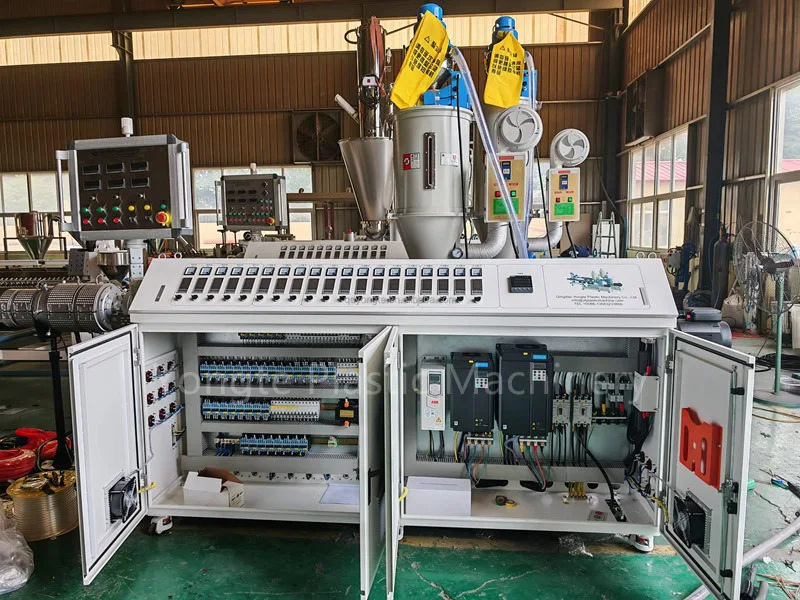

- Diseño modular en capas: el gabinete presenta un diseño de zonificación horizontal de múltiples capas, organizado de arriba a abajo de la siguiente manera:

- Capa superior: PLC y módulos de control; bloques de terminales (área de cableado de señales)

- Capa intermedia: disyuntores principales, interruptores de aire derivados, grupos de contactores/relés

- Capa inferior: Relés intermedios de alta densidad; bloques de terminales (área de señales de E/S)

- Lado izquierdo: Terminales de entrada/salida de cables; terminales de puesta a tierra y conexión equipotencial

- Zonificación clara y separación física de los circuitos de alimentación y control: los componentes de alimentación de alta corriente (p. ej., disyuntores principales, contactores) están físicamente aislados de los elementos de control de bajo voltaje (p. ej., relés, bloques de terminales de señal) para eliminar la interferencia electromagnética y simplificar el mantenimiento.

- Cableado estandarizado y mano de obra premium: todos los cables están codificados por colores (según los estándares industriales: rojo (L1), azul (L2), amarillo (L3), negro (neutro) y verde/amarillo (tierra) para circuitos de alimentación y control. Los bloques de terminales están numerados uniformemente y el cableado es ordenado y seguro, cumpliendo con los estrictos requisitos para instalaciones eléctricas industriales.

1. Ventajas principales y características técnicas

Alta confiabilidad y seguridad

- Sistema de Protección Integral:

Los interruptores de aire y los disyuntores de múltiples etapas brindan protección coordinada contra sobrecargas, cortocircuitos y corrientes residuales (fugas) tanto para la fuente de alimentación principal como para las cargas derivadas individuales, evitando fallas en cascada y garantizando la continuidad operativa en todo el sistema.

Se colocan etiquetas de advertencia de alto voltaje en el exterior del gabinete y la puerta del gabinete incorpora un bloqueo de seguridad que corta automáticamente la energía al abrirse, en total conformidad con GB/T 5226.1 y otras normas internacionales de seguridad industrial.

Se instala una barra colectora de cobre con conexión a tierra independiente en la base del gabinete, lo que garantiza una conexión a tierra confiable y de baja impedancia de todos los gabinetes de equipos internos para mitigar los riesgos de descargas estáticas y fugas.

- Selección de componentes de alta especificación:

Los componentes principales, incluidos disyuntores, contactores y relés, provienen de fabricantes líderes de nivel industrial (por ejemplo, Siemens, Schneider Electric, Chint), seleccionados para una durabilidad excepcional bajo frecuentes ciclos de arranque y parada e interferencias electromagnéticas, lo que permite un funcionamiento ininterrumpido de la extrusora las 24 horas, los 7 días de la semana.

Los bloques de terminales emplean diseños de abrazadera de resorte o de tornillo de alta corriente para garantizar conexiones robustas y resistentes a las vibraciones, minimizando los riesgos de aflojamiento, formación de arcos o degradación térmica durante el funcionamiento de ciclo largo y alta carga.

Modularidad y escalabilidad

- Diseño Modular Estandarizado:

Tanto los circuitos de potencia como los de control siguen una arquitectura modular estandarizada, lo que permite una rápida adaptación en diversas configuraciones de extrusora Yongte, incluidas (de un solo tornillo, de doble tornillo y modelos que abarcan varias potencias de motor) y facilita la integración perfecta de futuras actualizaciones de la línea de producción (por ejemplo, sistemas de alimentación auxiliares, estaciones de trabajo automatizadas o monitoreo de calidad en línea).

- Amplio Espacio Reservado:

El gabinete incluye generosas posiciones de bloque de terminales reservadas y espacio de montaje, lo que permite una expansión flexible de señales de E/S y circuitos de alimentación para adaptarse a los requisitos específicos del cliente, como alimentadores de medición gravimétrica, sensores en línea en tiempo real o cambiadores de pantalla automáticos.

Antiinterferencia y estabilidad operativa

- Diseño compatible con EMC:

La estricta separación física entre el cableado de alimentación y control, el uso de cables blindados para señales sensibles y una topología de conexión a tierra optimizada suprimen de manera efectiva la interferencia electromagnética generada por dispositivos de alta potencia (por ejemplo, inversores, motores), lo que garantiza un funcionamiento estable y sin ruido de PLC, sensores y pantallas HMI.

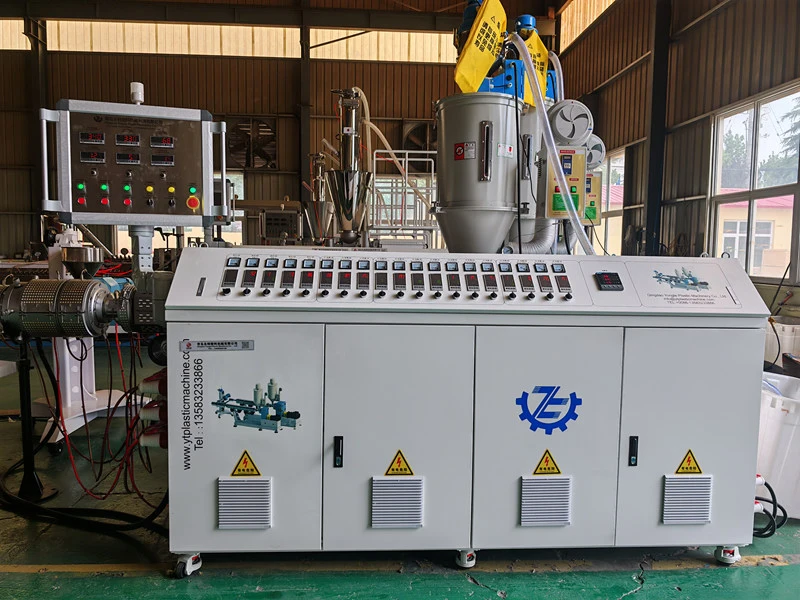

- Gestión Térmica y Adaptabilidad Ambiental:

Las rejillas de ventilación integradas en las puertas de los gabinetes y los paneles laterales promueven el enfriamiento por convección natural, manteniendo temperaturas de funcionamiento óptimas para los componentes internos y previniendo el envejecimiento térmico.

Un diseño de gabinete sellado contra el polvo, con puertas con juntas y entradas de cables selladas, garantiza un rendimiento confiable en entornos de fábrica exigentes caracterizados por polvo, neblina de aceite y vibración mecánica, extendiendo así la vida útil de los componentes.

Facilidad de operación y mantenimiento

- Interacción intuitiva hombre-máquina:

Un panel de operador con pantalla táctil incorporado en el exterior del gabinete permite el monitoreo en tiempo real y el ajuste con un solo toque de parámetros de extrusión críticos, incluida la temperatura del cilindro, la velocidad del tornillo, la presión de fusión y la tasa de salida, con una interfaz clara y fácil de usar optimizada para la eficiencia del operador.

- Diseño de mantenimiento rápido:

Todos los componentes y bloques de terminales están etiquetados de manera uniforme y con referencias cruzadas a los esquemas eléctricos oficiales, lo que permite un rápido diagnóstico y resolución de fallas.

El diseño físico en capas permite a los técnicos aislar y acceder a circuitos defectuosos sin un desmontaje extenso, lo que reduce significativamente el tiempo de inactividad no planificado.

La zona de entrada de cables del lado izquierdo dedicada utiliza terminales independientes y libres de tensión para un anclaje seguro de los cables, lo que agiliza futuras reconfiguraciones o modificaciones en el campo.

Personalización específica del extrusor

- Coincidencia de potencia precisa:

Los circuitos de potencia están diseñados para satisfacer exactamente los requisitos de potencia del motor, carga de calefacción y accionamiento auxiliar de las extrusoras Yongte, lo que garantiza un suministro estable y sin fluctuaciones a los calentadores, motores principales y auxiliares, bombas de agua y otras cargas críticas, eliminando riesgos de sobrecarga, subtensión o desequilibrio de fases.

- Lógica de control optimizada:

Los algoritmos de control precargados específicos de la extrusora admiten el perfilado de temperatura del cilindro segmentado, la regulación de la velocidad del tornillo de circuito cerrado, el control de alimentación sincronizado y el autodiagnóstico inteligente de fallas, adaptados a las demandas de proceso únicas de diversas aplicaciones termoplásticas, incluidas la extrusión de WPC, PVC, PE y PET reciclado.

- Diseño de Redundancia:

Los circuitos críticos, incluidos los del motor de accionamiento principal y las zonas de calentamiento individuales, incorporan espacio libre de capacidad incorporado para absorber fluctuaciones transitorias de carga y mantener una producción continua e ininterrumpida, incluso en condiciones de funcionamiento variables.

2. Ventajas de sinergia con el sistema extrusor completo

- Integración integrada del sistema:

El gabinete está completamente precableado y probado en fábrica junto con la unidad principal del extrusor. Todo el cableado interno y la puesta en marcha funcional se completan antes de la entrega, lo que requiere solo la conexión in situ de la fuente de alimentación principal para una preparación inmediata para la producción, minimizando así el tiempo y la complejidad de la instalación en campo.

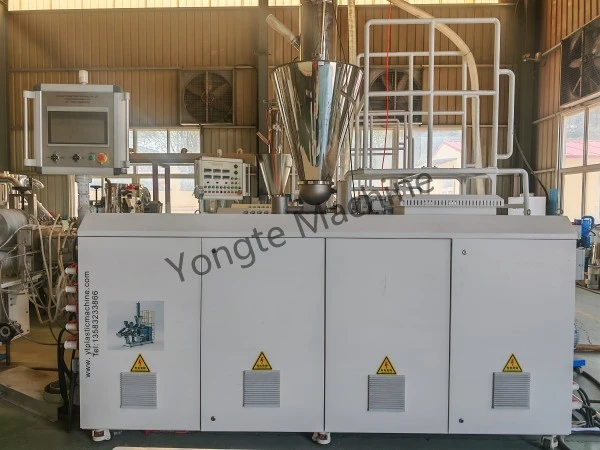

- Movilidad y Protección Ambiental:

Las ruedas de alta resistencia montadas en la base del gabinete permiten una reubicación suave y sin herramientas dentro del taller. El gabinete utiliza chapa metálica con recubrimiento en polvo resistente a la corrosión y al aceite, diseñada para una durabilidad a largo plazo en entornos de fabricación industrial.

- Marca y cumplimiento normativo:

El gabinete muestra de manera destacada el logotipo de la marca Yongte y la información de contacto oficial. Cumple plenamente con los estándares clave de certificación de exportación, incluidos CE y UL, para cumplir con los requisitos regulatorios y de cumplimiento globales para clientes extranjeros.

Resumen

El gabinete de control eléctrico de la extrusora Yongte es un sistema de control eléctrico de grado industrial, altamente confiable y optimizado para aplicaciones. Sus principales ventajas incluyen:

✅ Seguro y confiable: arquitectura de protección multinivel, componentes industriales de primera calidad y disponibilidad operativa las 24 horas, los 7 días de la semana

✅ Diseño racional: organización física modular en capas; estricta separación de los circuitos de potencia y control; mitigación efectiva de EMI; acceso de mantenimiento simplificado

✅ Alta escalabilidad: amplio espacio reservado para expansión de E/S y actualizaciones de energía, lo que respalda las necesidades cambiantes de la línea de producción y las integraciones personalizadas.

✅ Artesanía premium: cableado estandarizado codificado por colores; etiquetado uniforme; Montaje de precisión alineado con los estándares internacionales de instalación eléctrica.

✅ Alta adaptabilidad del proceso: lógica de control y redundancia específicas de extrusión, lo que garantiza un rendimiento consistente y estable en diversas aplicaciones de procesamiento de plástico

Este gabinete de control avanzado sirve como garantía fundamental para el funcionamiento estable, eficiente y confiable de las extrusoras Yongte, especialmente adecuadas para entornos de producción de alta confiabilidad, incluidas líneas de compuestos de madera y plástico (WPC), extrusión de tubos de plástico, líneas de perfiles y láminas de plástico y sistemas de reciclaje de residuos de plástico.
