La influencia de la forma de onda corrugada en el rendimiento del producto de tubería corrugada de pared simple

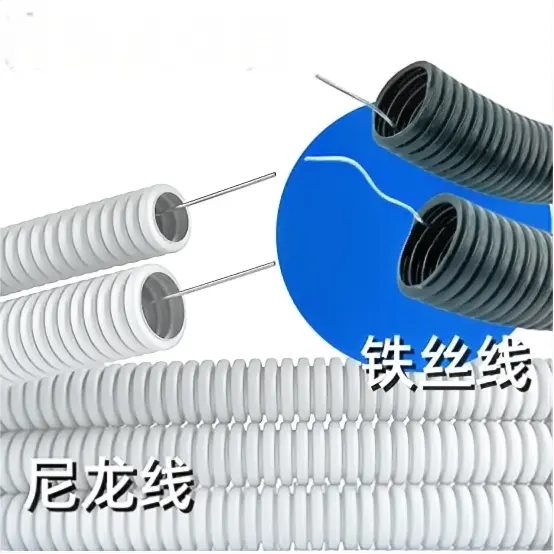

Los tubos corrugados de pared simple ofrecen una amplia versatilidad de aplicaciones debido a su diseño estructural y propiedades de materiales únicos. Sirven como soluciones ideales para sistemas de drenaje en edificios residenciales y comerciales, canalizando eficientemente el agua de lluvia y aguas residuales con una capacidad de flujo óptima. En escenarios de gestión de cables, estas tuberías funcionan como conductos protectores robustos para cables eléctricos y de comunicaciones, combinando durabilidad con capacidades de instalación flexibles. La construcción liviana minimiza el esfuerzo de manipulación durante la instalación, mientras que la resistencia inherente a la corrosión garantiza la estabilidad del rendimiento a largo plazo en diversas condiciones ambientales. Además, su aplicación se extiende a los sistemas de riego agrícola, donde facilitan una distribución precisa del agua a los cultivos, mejorando la eficiencia del riego y la utilización de recursos.

cuando usamosmáquina de tubo corrugado de pared simplePara fabricar tubos corrugados, existen varios tipos de formas de cresta de onda que se pueden fabricar según los requisitos de uso. La forma de la cresta de la onda sirve como parámetro estructural central que rige la rigidez del anillo, la flexibilidad, la resistencia al impacto, la distribución de la tensión, el rendimiento de la dinámica de fluidos y la eficiencia de la instalación de los tubos corrugados de pared simple.

1. Forma de pico de onda convencional e influencia en el rendimiento del núcleo

1. Onda trapezoidal (más comúnmente utilizada en ingeniería, representa aproximadamente el 76%)

· Las características de la estructura son las siguientes: la cresta es plana, la pared lateral está inclinada y el valle es mayoritariamente redondeado.

· Impacto en el rendimiento

o Alta rigidez circunferencial: la gran área de soporte del plano del pico de la onda proporciona una fuerte resistencia a las fuerzas de compresión radial, lo que permite la realización de grados de alta rigidez (SN4–SN16).

o Concentración de tensión: la concentración de tensión es fácil de producir en la esquina aguda del pico de la onda, la tensión máxima medida puede alcanzar 2,3 veces la tensión promedio y el agrietamiento por fatiga es fácil bajo cargas a largo plazo.

o La resistencia al impacto es generalmente pobre: ​​la esquina afilada tiene poca absorción de energía del impacto y la resistencia al impacto de la viga simplemente apoyada suele ser baja.

o Economía: alta eficiencia estructural, menor consumo de material bajo la misma rigidez.

· Escenarios de aplicación: proyectos convencionales con altos requisitos de rigidez, como drenaje municipal, descarga de aguas residuales y cableado de comunicaciones.

2. Arco circular/onda sinusoidal

· Las características de la estructura son una transición suave del pico y el valle de la ola sin esquinas pronunciadas.

· Impacto en el rendimiento

o La distribución de tensiones es uniforme: sin puntos de concentración de tensiones, excelente resistencia a la fatiga y al agrietamiento, larga vida útil.

o Buena flexibilidad: fuerte capacidad de deformación axial y circunferencial, buena capacidad para adaptarse al asentamiento desigual de los cimientos.

o Baja eficiencia de rigidez: bajo el mismo uso de material, la rigidez del anillo es menor que la de la onda trapezoidal, lo que requiere un espesor de pared adicional o una compensación de la altura de la onda, lo que aumenta los costos.

o El área de contacto del pico de la onda es pequeña y la compresión local es fácil de ser cóncava.

· Escenarios de aplicación: cimientos de suelo blando, construcción sin zanjas, curvatura frecuente del tendido de cables y drenaje temporal.

3. Onda en forma de U

· Las características de la estructura son las siguientes: la cresta es suave, el valle es un arco grande y toda la forma es cercana a un rectángulo con esquinas redondeadas.

· Impacto en el rendimiento

o El rendimiento integral está equilibrado: tiene la rigidez de una onda trapezoidal y la flexibilidad de una onda circular, y la distribución de tensiones es más uniforme.

o Excelente rendimiento de fluidos: pared interior lisa, baja resistencia a los fluidos, gran capacidad de autolimpieza y resistencia a la acumulación de lodo.

o Instalación estable: la gran área de contacto en la superficie exterior evita que ruede durante la instalación, lo que facilita una construcción segura.

· Escenarios aplicables: drenaje de tierras agrícolas, recogida de agua de lluvia y tuberías municipales con cargas moderadas.

4. Onda en forma de V

· Características estructurales: crestas afiladas, valles estrechos y pequeños ángulos de las paredes laterales.

· Impacto en el rendimiento

o Alta rigidez local: el pico de la onda tiene una fuerte capacidad antiperforación y antiimpacto, lo que es adecuado para transportar partículas sólidas.

o Flexibilidad extremadamente pobre: ​​difícil de doblar axialmente y propenso a fracturarse en el punto de flexión.

o La concentración de tensiones es grave y es fácil que se produzcan grietas en el ángulo agudo del pico y el valle de la onda, por lo que se debe engrosar el espesor de la pared para compensar.

· Escenarios de aplicación: transporte de residuos industriales, drenaje de minas y condiciones de trabajo especiales resistentes a impactos.

5. Onda compuesta/curva (por ejemplo, S-Rib)

· Las características de la estructura son el microarco en la parte superior de la cresta de la onda y la transición de la curvatura de la pared lateral, que combinan las ventajas de la onda trapezoidal y circular.

· Impacto en el rendimiento

o Mejora colaborativa: mientras se mantiene una alta rigidez del anillo (por ejemplo, SN8), la resistencia al impacto de vigas simplemente apoyadas se puede aumentar en más de un 20 %.

o Optimización del estrés: la eliminación de las esquinas afiladas reduce significativamente la concentración del estrés y mejora la confiabilidad a largo plazo.

o El costo es mayor debido al molde y al proceso complejos.

· Escenarios aplicables: proyectos municipales de alto nivel, elevación de tuberías sin zanja y tuberías enterradas de larga distancia.

II. Influencia sistemática de la forma de onda en el rendimiento crítico

III. Principios básicos de la selección de modelos

1. Prioridad de rigidez: escenarios de carga pesada, enterramiento profundo, alta cobertura del suelo → seleccione onda trapezoidal u onda compuesta.

2. Prioridad flexible: suelo blando, sensible al asentamiento, sin excavación → seleccione onda de arco u onda en forma de U.

3. Prioridad del fluido: drenaje, descarga de aguas residuales y antiobstrucción → seleccione onda en forma de U u onda de arco.

4. Prioridad de resistencia al impacto: transmitir mezcla sólido-líquido, mina, industria → seleccione onda V u onda compuesta.

5. Prioridad de costos: municipal convencional y roscado → se prefiere onda trapezoidal.

IV. Efectos sinérgicos de los parámetros de soporte máximos

El rendimiento óptimo de la forma de la cresta de la ola se puede lograr mediante el diseño coordinado de la altura de la ola, el espaciado de las olas y el espesor de la pared.

· Altura de ola: Cuanto mayor es la altura de la ola, mayor es la rigidez del anillo, pero la flexibilidad disminuye y el material aumenta.

· Espaciamiento de las olas: si el espaciado de las olas es demasiado pequeño, la rigidez axial se vuelve excesivamente alta, lo que es desfavorable para la adaptación al asentamiento; si la separación entre olas es demasiado grande, el soporte circunferencial se vuelve insuficiente, lo que lleva a un pandeo local.

· Espesor de la pared: para olas de bordes afilados (trapezoidales o en forma de V), la pared debe engrosarse adecuadamente en la cresta de la ola para mitigar la concentración de tensiones.
