¿Cómo mejorar la velocidad de producción de la línea de extrusión de terrazas de WPC?

Optimización de la velocidad de producción para líneas de extrusión de terrazas de WPC: una guía completa

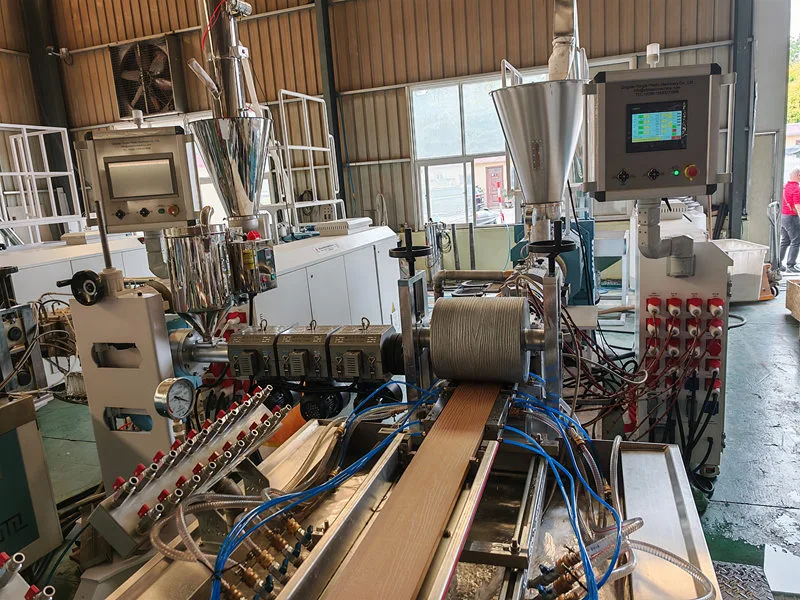

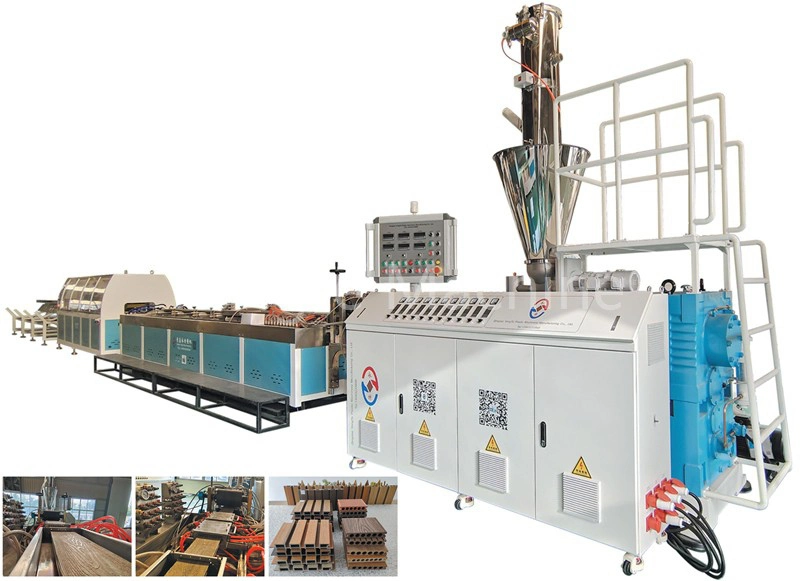

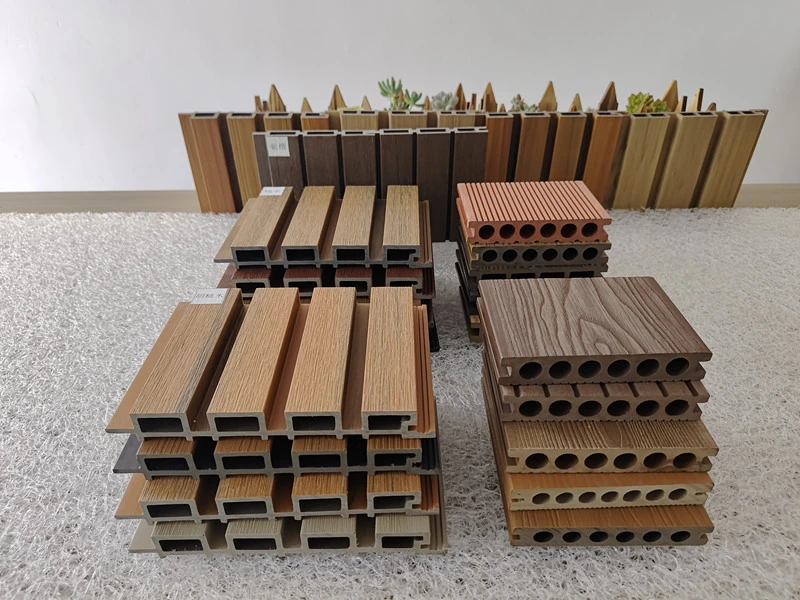

Yongte es un fabricante profesional de alta velocidad.Línea de extrusión de tarimas de WPC con alta capacidad para fabricar productos de tarimas de WPC de alta calidad. Para maximizar la velocidad de producción enLínea de extrusión de tarimas de WPCs, la estrategia central se centra en cinco objetivos interconectados: estabilizar la eficiencia de la plastificación, minimizar la resistencia del material, permitir un enfriamiento rápido, garantizar la sincronización de toda la línea y reducir el tiempo de inactividad, todo ello manteniendo estrictos estándares de calidad del producto.

I. Formulación y pretratamiento de materia prima (base para una extrusión suave)

1. Optimice la formulación para mejorar la fluidez y la estabilidad térmica.

· Agente de compatibilidad/enlazador: agregue suficiente PE/PP injertado con anhídrido maleico (p. ej., MAH-g-PE) para mejorar la adhesión del polvo de madera al plástico, reduciendo así la aglomeración y la fractura por fusión.

· Sistema de lubricación:

o Los lubricantes internos (p. ej., ácido esteárico, cera de PE) reducen la viscosidad de la masa fundida, lo que disminuye el calor cortante del tornillo y la carga de la unidad principal.

o Lubricantes externos (p. ej., parafina, cera de polietileno oxidada): reducen la fricción entre el material y el cilindro/molde y reducen la presión de extrusión.

o La cantidad total de adición debe controlarse entre 1% y 3% para evitar un deslizamiento externo excesivo que puede causar estratificación y defectos superficiales.

· Relleno y polvo de madera: El contenido de humedad del polvo de madera debe controlarse a ≤3%, con un tamaño de partícula uniforme (malla 80–120); Se debe seleccionar carbonato de calcio activado para reducir la absorción de aceite y el aumento de la viscosidad.

2. Mezclado y Preplastificación (cuello de botella frontal)

· El mezclado en caliente de alta velocidad combinado con el mezclado en frío garantiza un mezclado uniforme sin zonas muertas, lo que evita el "material muerto" localizado o la aglomeración.

· Cuando sea posible, se puede incorporar el proceso de molienda previa para fusionar materiales en polvo en gránulos, lo que garantiza una alimentación más estable, una plastificación más rápida y un aumento de entre un 20 % y un 30 % en la velocidad de la línea.

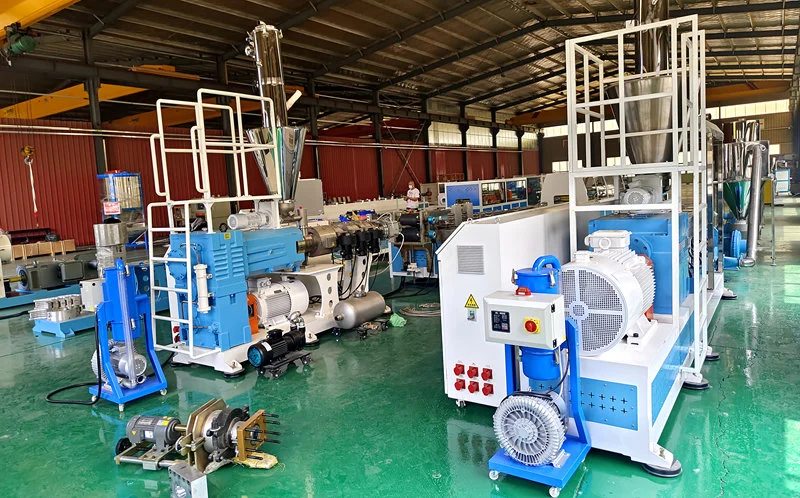

II. Host y tornillo del extrusor (unidad de alimentación central)

1. Optimización de tornillo y barril

· Se seleccionan tornillos gemelos paralelos de alta relación de aspecto (L/D=40–48) y alto torque para mejorar el rendimiento de corte y mezcla, lo que los hace adecuados para formulaciones de WPC de alto relleno.

· Combinación de tornillos: aumente el volumen de la sección de transporte, optimice la disposición del bloque de mezcla/bloque de corte, reduzca el calor de corte y mejore la eficiencia del transporte bajo la premisa de plastificar.

· Calentamiento del cilindro del molde: emplea control de temperatura de precisión (PID) por zonas con fluctuaciones de temperatura ≤±1 ℃ para evitar el sobrecalentamiento localizado o una plastificación insuficiente.

2. Adaptación de velocidad y carga (clave para la aceleración)

· Velocidad del motor: aumente gradualmente la velocidad manteniendo entre el 70% y el 90% del par nominal y la corriente estable (los sistemas PE/PP pueden alcanzar 150-250 rpm).

· Sincronización de alimentación: se emplea un alimentador de pérdida de peso, que está vinculado en circuito cerrado con la velocidad de rotación de la máquina principal para garantizar una tasa de llenado de la ranura del tornillo del 70% al 90%, evitando la "rotación inactiva" o la sobrecarga.

· Sistema de vacío: mantiene un alto vacío estable (-0,08 a-0,09 MPa), elimina rápidamente el vapor de agua y los componentes volátiles, reduce las burbujas, mejora la calidad de la superficie y mejora la velocidad de procesamiento.

III. Molde y fraguado (determinar la velocidad lineal máxima)

1. Diseño de moldes y optimización del canal de flujo

· El cabezal de matriz tipo suspensión y tipo cola de pez optimizado mediante simulación CFD tiene un canal de flujo suave y una distribución uniforme de la presión, lo que puede evitar la adherencia del material y el sobrecalentamiento local.

· La separación del troquel es razonable y la relación de compresión es moderada (3-5:1), lo que reduce la presión de extrusión y la resistencia a la fusión.

· Calentamiento del molde: con control de temperatura por zonas y suficiente potencia de calentamiento, se garantiza que la temperatura de la masa fundida en la cavidad del molde sea uniforme y la fluidez constante.

2. Sistema de calibración (cuello de botella central para mejorar la velocidad)

· La mesa de colocación alargada (normalmente de 8 a 12 m) aumenta el área de enfriamiento y el tiempo de contacto.

· paso de refrigerante:

o El agua en circulación de alto flujo y baja temperatura (15–25 °C) se emplea para disipar rápidamente el calor y acortar el tiempo de fraguado.

o La pulverización multipunto en el molde y la adsorción al vacío garantizan que el perfil se adhiera al molde rápidamente, mantenga la estabilidad dimensional y evite la deformación.

· Estabilidad al vacío: garantiza que el perfil se absorba completamente en el troquel de formación con un enfriamiento uniforme, lo que mejora significativamente la velocidad de tracción.

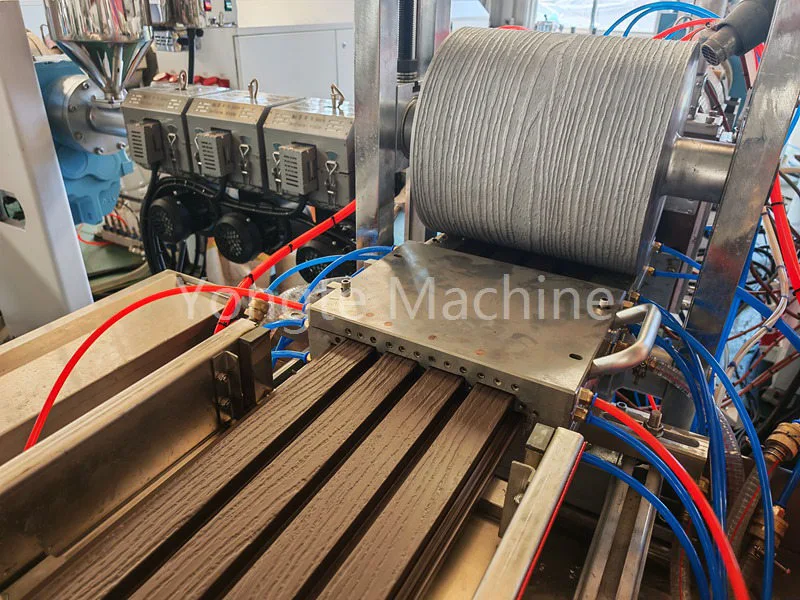

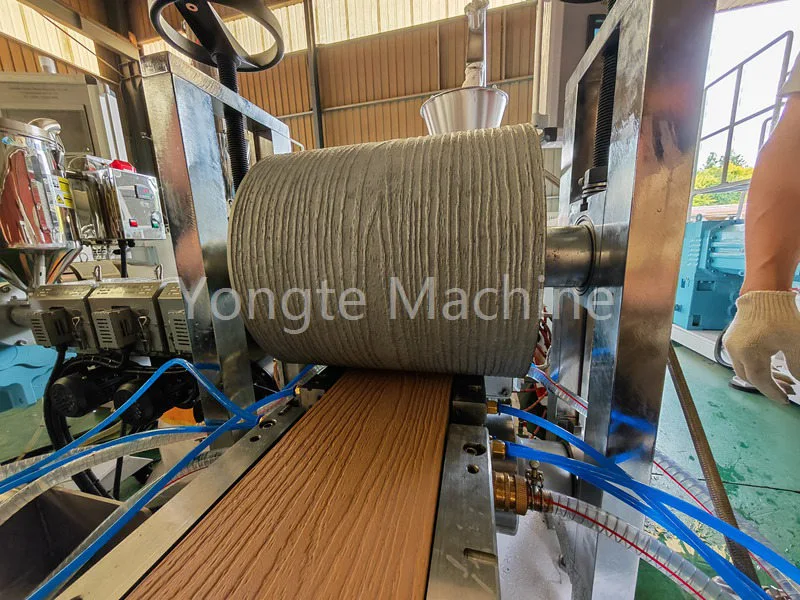

IV. Tracción, Refrigeración y Sección Trasera (Sincrónica en Toda la Línea)

1. Sistema de tracción

· La máquina de tracción de rodillos múltiples y alta fricción está sincronizada con la velocidad de la máquina principal en circuito cerrado (PID), con una fluctuación de velocidad lineal ≤±0,1 m/min.

· Velocidad de tracción que coincide con la tasa de extrusión: bajo la premisa de permitir el enfriamiento de la forma, aumente gradualmente la tracción para lograr "extrusión de alta velocidad + tracción de alta velocidad".

2. Sistema de refrigeración (refrigeración secundaria)

· Extienda el tanque de agua de enfriamiento por aspersión (5–10 m) para garantizar que los perfiles se enfríen rápidamente a temperatura ambiente después de abandonar la mesa de conformado, evitando deformaciones posteriores o cortes deficientes.

· Ventilador de refrigeración auxiliar: refrigeración por aire forzado en la superficie para mejorar la eficiencia de la refrigeración.

3. Corte y paletizado (reducción del tiempo de inactividad)

· La producción es continua sin parar.

· Optimice los parámetros de corte para reducir las rebabas y los desperdicios, y reduzca la frecuencia de los cambios de herramientas y la limpieza.

· Paletizado/apilado automático: reduce la intervención manual y mejora la eficiencia productiva.

V. Control e Inteligencia de Procesos (Aceleración Estabilizada)

· Optimización de la curva de temperatura:

o El barril: baja temperatura en la sección de alimentación (anti-puentes) → calentamiento gradual en la sección de plastificación → temperatura constante en la sección de homogeneización → ligeramente más alta en el cabezal del troquel (para mantener la fluidez).

o Evite el patrón "frente bajo, espalda alta" para evitar una plastificación insuficiente y picos de presión.

· Monitoreo de presión:

Mantenga la presión del cabezal del troquel dentro de un rango razonable (por ejemplo, 10 a 18 MPa). Si se producen fluctuaciones significativas de presión, reduzca la velocidad o revise la formulación/molde.

· Control integrado del sistema:

El PLC gestiona todos los componentes, incluidos el host, la alimentación, el vacío, la tracción, el enfriamiento y el corte con inicio/parada con un solo toque y ajuste de parámetros en tiempo real.

· Inspección en línea:

Medición láser de diámetro, retroalimentación en tiempo real de espesor/ancho, ajuste automático de tracción/temperatura, reducción de desechos y tiempo de inactividad para ajustes.

Resumen

Para lograr una optimización integral, las mejoras deben abarcar múltiples áreas críticas: pretratamiento de fórmulas y materias primas, máquina principal de extrusión y configuración de tornillos, diseño de moldes y sistemas de conformación, enfriamiento de tracción y procesos posteriores, así como control de procesos y sistemas de gestión inteligentes. En primer lugar, optimizar la fórmula del material para mejorar la fluidez y la estabilidad térmica, combinada con una mezcla precisa y una plastificación previa, establece la base fundamental para una extrusión suave. En segundo lugar, actualizar los conjuntos de tornillo y barril y al mismo tiempo garantizar una combinación óptima de velocidad y carga sirve como factor fundamental para mejorar la velocidad. En tercer lugar, el diseño sofisticado del molde, la optimización del canal de flujo y las mejoras en la mesa de conformación al vacío actúan como factores críticos para maximizar la velocidad de la línea. Además, la optimización del proceso posterior (que abarca sistemas de tracción, líneas de enfriamiento y corte/paletizado automatizado) facilita la sincronización de toda la línea y minimiza el tiempo de inactividad de la producción. Finalmente, el control de procesos avanzado y las tecnologías inteligentes garantizan una producción estable y consistente, logrando así mejoras de velocidad sostenibles sin comprometer la calidad del producto.
